问题描述： 配置为OHCON4723控制柜的电梯，主接触器容易损坏。


涉及梯型： OH5000MRL（控制柜为OHCON4723）


问题原因： 电梯运行中切断安全回路（如：断门锁/打急停/断安全开关），使接触器线圈的供电立刻被切断，造成接触器的主触点切断变频器输出的大电流，造成拉弧，累积到一定次数，造成接触器的损坏。

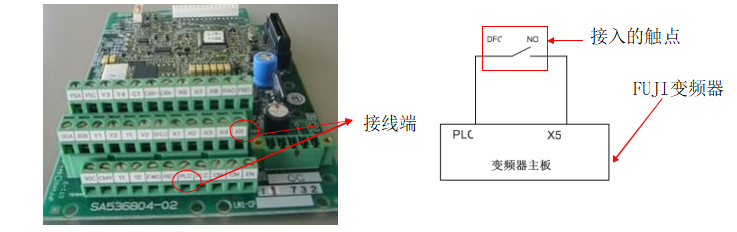

原因分析： 将井道控制柜中的DFC继电器的一对备用常开（NO）触点一端接至富士变  频器主板上的X5端子处，另一端接至PLC处；再通过服务器将变频器的参数E05设置为“1007”。 如图：

当接线和参数设置完成后，电梯运行中切断安全回路时，AMCB2的ENABLE 信号撤消（AMCB2输出的ENABLE信号是被AMCB2输入的DFC信号控制的，所以ENABLE信号（JP9-1）会比DFC信号（JP2-1）慢一些， DFC信号仅比ENABLE信号快毫秒级的时间），变频器停止输出，同时接触器线圈失电， 主触点断开，减少拉弧对接触器的损害程度。


注： 1）变频器内的E05=1007的含义是，定义多功能输入端X5的功能为BX，BX的功能定义是：自动旋转指令，当自动旋转指令有效时，变频器输出立即切断， 电动机为自动旋转运行（无报警显示）；当自动旋转指令无效时，变频器重新运行。 2）当电梯运行时，切断安全回路，变频器仍然会出现er6报警。 3）当电梯正常运行时停车时，主机可能会发出”咚„„”的声音。这是因为  电梯正常运行停车时，变频器会按照正常时序逐步减少主机电流，但是此时  BX功能启用，主要是EN信号/DFC信号断开，变频器马上切断主机电流，由可能导致主机电梯从一个较大数值骤减为零，故主机发出了” 咚„„”的声音。通过更改H67可以提前变频器的转矩电流关断的时间，故可以解决此问题。 另外，除了可以提前变频器输出电流关闭的时间外，L56参数还可以缩短变频器电流由开始减少到减少为0的周期时间，也可以在这次调整中启动有效作用。 但是参数H67不能设置到0，否则抱闸还未关闭，变频器就停止输出电流了，  轿厢会出现倒溜。参数L56也不能设置的太小，否则电流减少周期太短，电流 减少的斜率太大，主机也会出现”咚„„”的声音。经过试验塔测试和工地   使用经验，H67一般设置为0.8s, L56设置为0.5s.
