速度控制电路1-REGEN抱闸回路

问题描述： Regen电梯，在高速运行中如果安全回路断开，当空载上行或满载下行时，电梯将会出现短时超速。


涉及梯型： Regen （控制柜为OHCON9603,OHCONB603）


问题原因： 抱闸二极管回路没有串入安全继电器的常开触点。

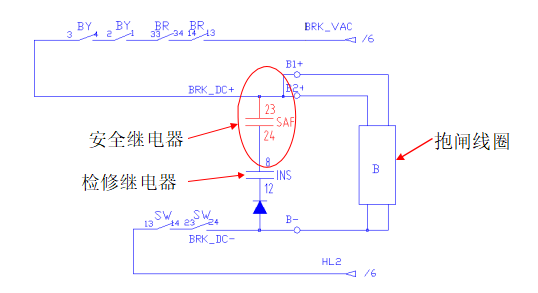

原因分析： 电梯在高速运行中如果安全回路断开，二极管将起到续流作用，抱闸会延时释放，当空载上行或满载下行时，电梯将会出现短时超速。在抱闸续流回路接入SAF的常开触点（23、24号触点）。如下图红色标注处。整改后电梯正常。因为电梯正常运行时，安全回路断开后，抱闸续流回路立即断开，抱闸将不会延时释放。我司目前设计的其它型号电梯的抱闸回路均按照下图的类型。
