其他（如召唤盒）安装
动慢车后起吊其余导轨及第二道导轨支架的安装（ 300VF 系列）


1．工作前提 a ．调试员已经完成慢车调试b  ．轿厢头顶保护安装完成c ．此时安全带要挂在轿顶上


2．起吊其余导轨 a ．在组装轿架前在井道后部放入适量的导轨 b ．导轨的下端要安装好接导板 c ．配备吊带，U 型卡 d ．将导轨吊在轿厢侧梁，使其随轿厢提升e ．进行导轨连接时使用卷扬机提升导轨


3．安装第二道导轨支架 a ．每根导轨的第一道支架可站在轿顶安装b ．将第一道导轨支架与导轨固定但不调整 c ．将电梯向上开到适当位置安装第二道导轨支架d ．上下运行电梯调整此根导轨


1．安全检测 a ．在电梯运行前检测抱闸，安全钳b ．加完对重论后要加防跳


2．安装缓冲器 a ．曳引绳安装完成后安装对重缓冲器 b ．电梯运行前安装轿厢缓冲器时使用比轿厢缓冲器高 30mm-50mm 的木方（符合 vwwjsss） 支撑下梁


3．安装补偿链 a ．－在提升对重前将补偿链挂到对重架上 b ．安装完第二根导轨后，上下运行电梯几次在确保安装的情况下在轿厢底部挂上补偿链


安装第一段导轨的第二道导轨支架（ 300VF 系列） 由于第二道导轨支架的高度，在给这道导轨支架打膨胀螺栓孔时有一定的难度。采用如下的规则和程序：


1. 除了一般的安全措施外还必须使用下述 PPE : a ．生命线 b ．全身式安全带c ．平台护栏 d ．平台踢脚板

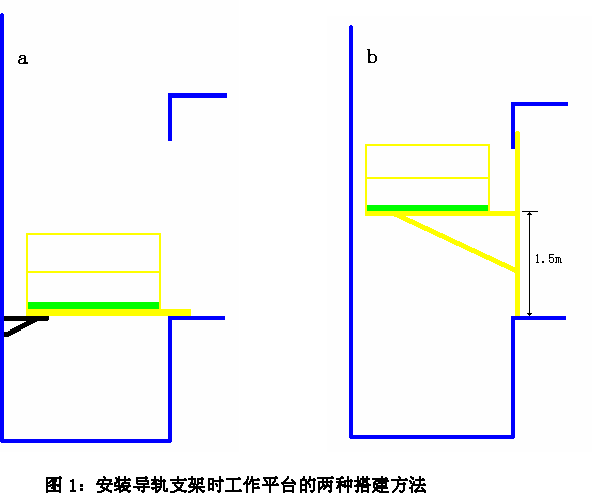

2．由第一道导轨支架的位置决定了第二道导轨支架的高度，选择如下两种安装方法的任一中进行第二道导轨架的安装： a . 如图 1-a，仅使用工作平台的标准承载面如图 b . 如图 1-b，使用整个工作平台




3.安装方法的选择 如上所述，第二道导轨支架安装方法的选用取决于第一段导轨的高度参照布置图上所标出的第一道导轨支架高度 参考下述计算实例将有助于安装方法的选择

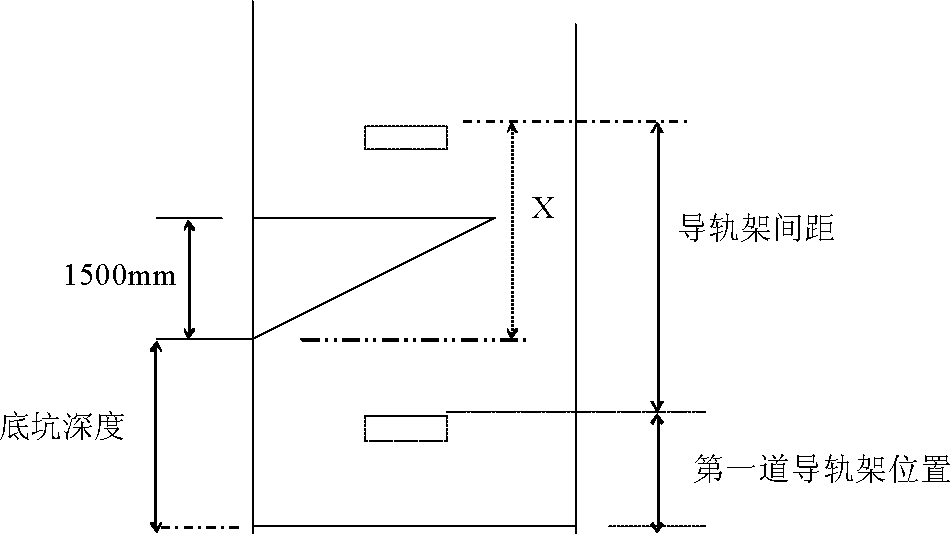

设定：通常的平台承载面高于楼层地面 1500mm 导轨支架间距 2500mm X 是第二道导轨支架高于楼层地面的距离（如上图所示）

例一：（第一道导轨支架位置 500mm；底坑深 1550mm） X = 500 + 2500 一 1550 = 14501 第二道导轨支架将在工作平台承载面以下，使用 a 方法

例二：（第一道导轨支架位置 500mm；底坑深 1850mm） X = 500 + 2500 一 1850 = 1150 第二道导轨支架将在工作平台承载面以下，使用 a 方法

例三：（第一道导轨支架位置 1400mm；底坑深 1550mm） X = 1400 + 2500 一 1550 = 2350 第二道导轨支架将在工作平台承载面以上，使用 b 方法

例六：（第一道导轨支架位置 1400mm；底坑深 2150mm） X = 1400 + 2500 一 2150 = 1750 第二道导轨支架将在工作平台承载面以上，使用 b 方法
