奥的斯300VF无脚手架安装：安装机房设备

电工技术

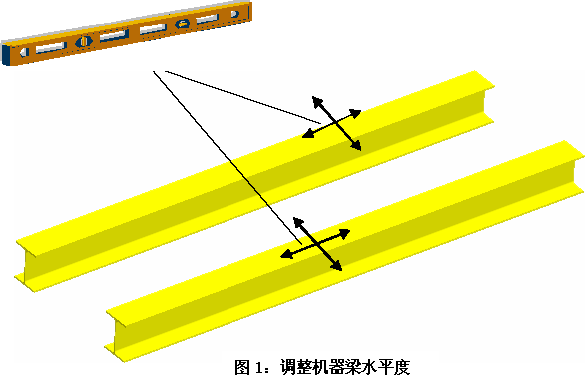

    1.安装工字梁     a．参考布置图，根据主机中心线来定位工字梁的位置     b．包商应该向XIZIOTIS提供四个支撑面，机器梁应该架设在这些支撑面上，工字梁与支撑面的重叠部分要大于125mm     c．为了调整工字梁的水平度，要在支撑面上安装承重板     d．使用合适的垫片，保证工字钢水平度≤0.5/600mm

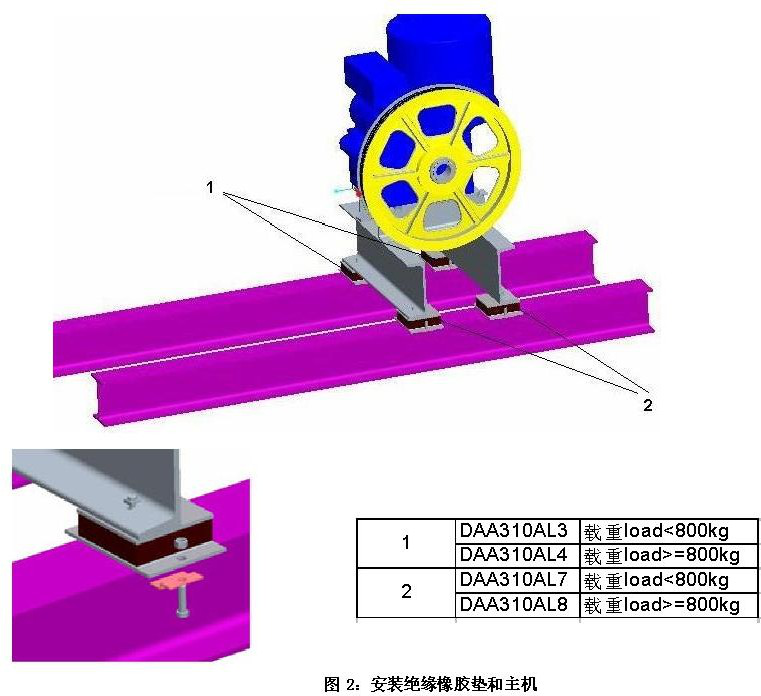

    2．安装曳引机     a．根据布置图及样板将主机绝缘橡胶垫安装子机器梁上     b．将主机稳于绝缘橡胶垫上，调整主机位置保证曳引轮中心线与主导轨样线中心相符     c．曳引轮和导向轮的中心线正交于主导轨样线

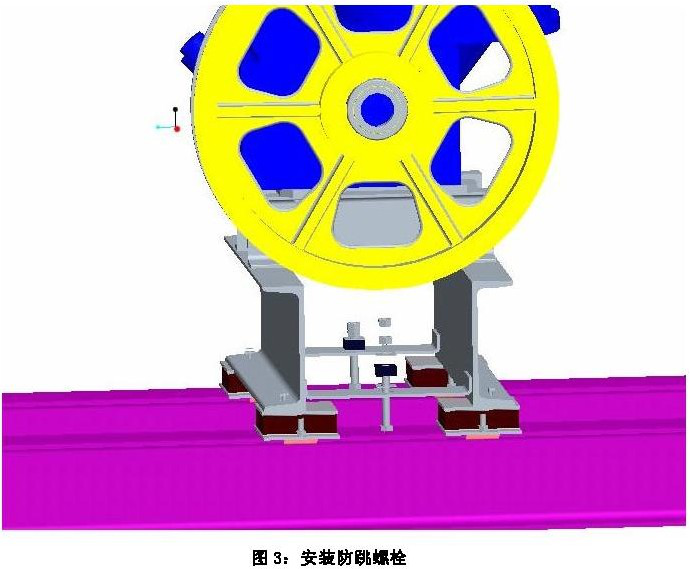

     d．安装完如图3所示的防跳螺栓后，将螺帽与机器梁焊接。

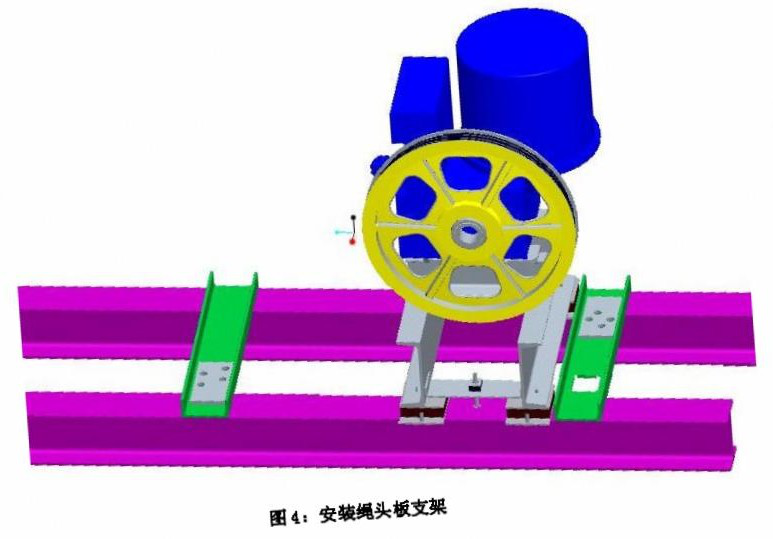

    3.安装绳头板


     a.根据布置图确定绳头板的位置，安装绳头板支架帮把他们焊接到机器梁上。     b.焊接完成后，给绳头板和机器梁补漆。

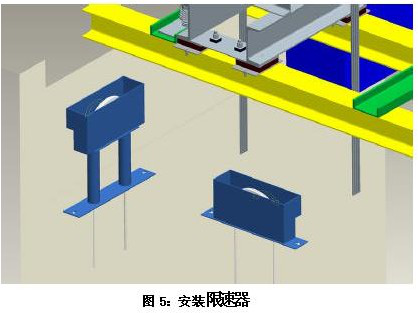

    4．安装限速器     1）照布置图定位限速器并安装     2）保证限速器的垂直度

    注意：若合同中要求对重带安全钳，则安装对重限速器


     5．安装控制柜及机房配线     a．控制柜的支撑架己在工厂预装配     b．根据布置图，使用膨胀螺栓将控制柜和地面固定     c．参照布置图，安装线槽并给控制柜和机房设备布线
