奥的斯300VF无脚手架安装：测量井道放置样线

电工技术

    测量井道放置样线     样板线的正确定位是电梯安装工作的重要部分。根据各种布置图的尺寸精确的安装电梯就取决于样板的准确定位。参照样板放置的样线将指导安装人员定位导轨位置。     在放置完样板和样线后，参照井道布置图检查井道墙壁以保证井道内不会有异物阻碍电梯设备的安装。
    1.1样板的制作     a）根据布置图给出的参数制作样板。

    b）如下图所示，使用角铁制作样板，角铁要相互平行并用螺栓固定。

    c）总共要放置10条样线     4条主导轨线     4条副导轨线     2条门口线

    d）前端的两条样线用来确定开门宽度和厅门地坎。



    1.2放样线     a）样板固定在机房地面上。     b）放门口样线的方法与以前一样。

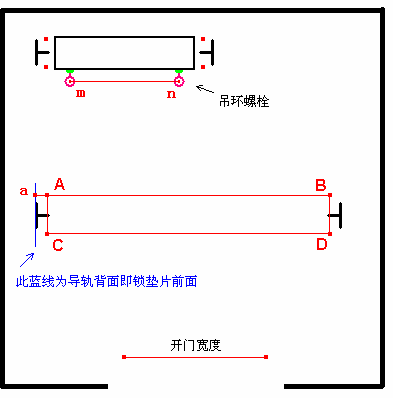

    c）主导轨的样线位置如下图1所示，以T89的导轨尺寸为例。

    d）副导轨样线的放置方法与主导轨相同。




（主导轨样线定位）     AB=CD=DBG+2*（62）-2*（aA）AC样线的距离，测量正对的垂直位置DBG产品布置图上所示的导脸间距     aA样线和导轨背面的距离一aA没有固定的数值,由现场实际的情况确定。（例如：由于钢筋混凝土墙面的突出物，样线很可能需要轻微的移动，因此aA不能确定）。     注意：     1）AC=BD     2）保证AC、BD不超出校导尺的长度     3）助保证样线不与井道内任何部件相抗尤其是导轨支架和导轨压板     4）样线必须从机房样板上的开口处放下     5）样线下端必须用5-10kg的重物拉紧

    13样线的调整


     导轨的安装质量取决于样线定位的准确度。如果样线放置有偏差，导轨就不能被正确的调整最终导致不良的电梯运行质量。     参考图2所示的四条主导轨样线除了保证AB=CD外还要保证对角线尺寸AD=CB,这样就能保证四个样线点组成矩形。
    1.4重新调整样板     样线放置完以后，应该检测井道的尺寸以保证将样板定位在最合适的位置上。特别注意，如果实际井道的尺寸等于或小于布置图上要求的井道尺寸，将样板调整到适当位置极为重     要，因此很可能需要对井道壁进行轻微的修整。
