什么是防爆电梯？

防爆电梯能应用于爆炸性环境，在正常使用中不会引起周围爆炸性环境燃烧或爆炸。标准中的释义是由若干电气部件和非电气部件组成，并按规定条件设计、制造和安装而不会引起周围爆炸性环境燃烧或爆炸的电梯。

防爆电梯的应用领域

航空航天行业|石油、煤化工行业|制药行业|军工行业|精细化工行业|特殊防爆升降设备

防爆电梯的分类

 按爆炸性环境类别分:

1.爆炸性气体环境用防爆电梯

2.可燃性粉尘环境用防爆电梯

3.气体/粉尘复合型防爆电梯

 按驱动方式分：

1.曳引防爆电梯

2.液压防爆电梯

 对爆炸性环境用防爆电梯按防爆级别分：

1.IIA防爆电梯/IIB防爆电梯/IIC防爆电梯

2.IIIA防爆电梯/IIIB防爆电梯/IIIC防爆电梯

防爆电梯的应用危险场所：

防爆电梯能使用的危险场所区域：

对于爆炸性气体环境为 1区和 2区   |     对于可燃性粉尘环境为 21区和 22区

防爆电梯适用可燃性物质环境

防爆电梯标准和检规：国家标准 GB 31094-2014《防爆电梯制造与安装安全规范》 ，技术规范 TSG T7003-2011《电梯监督检验和定期检验规则——防爆电梯》

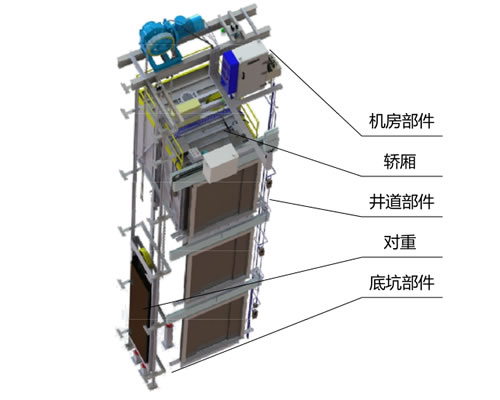

防爆电梯的结构

机房主要防爆部件：防爆曳引机 防爆控制柜 防爆电阻箱 防爆断路器

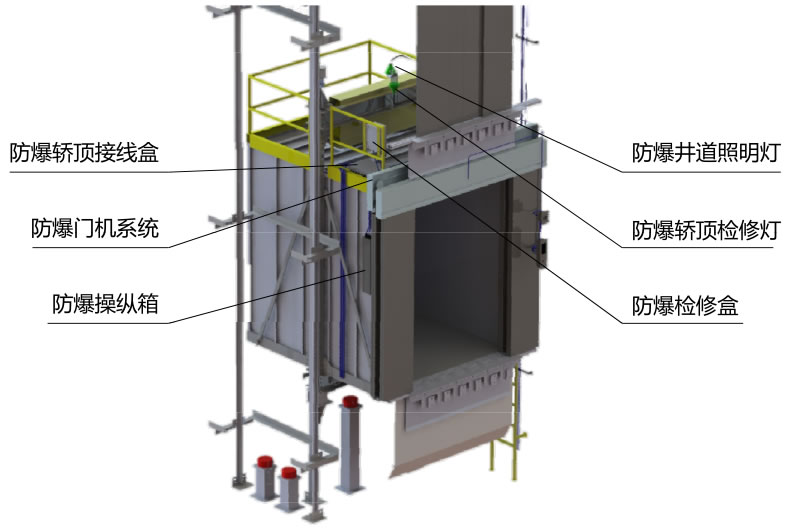

轿厢主要防爆部件

防爆部件配置：

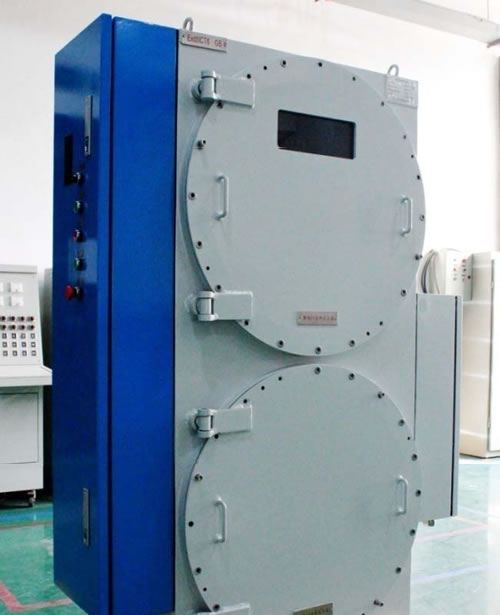

IIB防爆控制柜：整体铝合金浇注，重量轻，散热性好，柜体和柜门之间为隔爆面并嵌入O型密封圈，具有IP56防护等级，强电和本安电路分离布置，可视化检修界面，无需开柜门可实现检修。

控制柜接线腔：控制柜接线部位基于不同类型的电路分别配置本安接线箱和增安接线箱。其中蓝色的为本安接线箱，即便是电梯处于运行状态，也能开盖检修。

电缆引入装置：电缆填料函具有电缆锁紧和防爆的双重作用，用于控制柜隔爆腔体上。

IIC防爆控制柜：IIC防爆控制柜适用于IIC防爆电梯，是行业内防爆等级最高的防爆控制柜，适用于绝大多数1区和2区爆炸性环境，包氢气和乙炔环境。

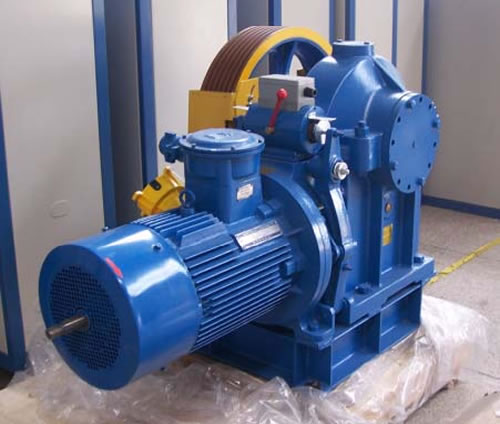

防爆曳引机:防爆曳引机配置隔爆电动机、隔爆制动器和本安旋转编码器。挡绳杆/挡绳罩采用无火花材料。

电阻箱:与变频器配套的泄流电阻箱具有散热、绝缘和防爆的功能。

安全栅:分为隔离式安全栅和齐纳安全栅，起作用是给本安电路提供安全的本安电源，使本安电路中的用电设备即便发生故障其释放的能力也不能点燃爆炸性环境。

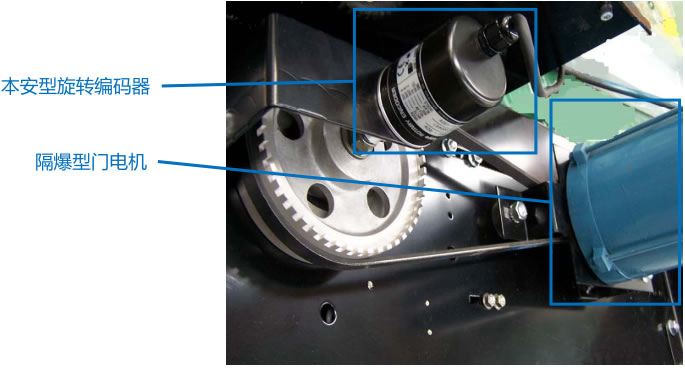

门机:门机的电机和旋转编码器都为防爆型，门扇位置开关采用本安电路供电，保证了电梯门机的防爆性能。

风扇：风扇采用防爆电机驱动，保证防爆性能。

照明灯具：无论是井道照明灯、轿顶照明灯还是轿厢照明灯皆采用防爆型。

断路器：断路器分隔爆腔和增安腔。接线端子位于增安腔内，便于现场接线。开关元件位于隔爆腔内，现场无需打开。

防爆货梯可选功能

门口防护设计 门口车辆限制防护，防止不允许进入叉车的电梯误入叉车而使电梯偏斜、变形，防止车辆或人力推行工具与层门碰撞。
