奥的斯ACD系列1135DCS门检测学习

湘军

什么要做DCS门检测学习

因新电梯安装要检测关门到位，如电梯在运行过程中出现HAD,DLM，DCS状态需要做.DCS门检测消除故障

1、如果某层厅门锁有故障，轿厢停在这个楼层并保护。会显示 1 个故障信息，当消除故障后，电梯将返回底层，重新执行 DCS-RUN。

2、GECB 的“TOP FLOOR” 、“BOTTOM FLOOR”或者”M1331 呼梯设置”参数一旦修改，DCS-RUN 必须重新执行。

3、DCS 操作前，请确保 GECB 板上的 SW6、SW7、SW8 三个拨码开关拨到 ON 的位置；主板 DDO 恢复。

4、GECB 软件版本从 GAA30780DAH 开始将不能以虚拟门的方式进行 DCS 自学习，否则断电后又会要求重新DCS 自学习。

5、如果楼层数比较高，DCS 学习时间会比较长，可以将 GECB 的 M-1-1-3-3-1 菜单下的每一层的参数设置成如下：

At  CUDE  CUDE P  R 00> 2000  2000 0  0

这里设置的“2000”表示是虚拟门，设置完成后，将 GECB 板上的“DDO”信号按钮触发，开始 DCS 学习。这样，DCS 学习的过程时间减少了，但是按照此方法来操作。

需要记住：虚拟门的 DCS 学习完成后

DCS Test  ok Press GO ON >

服务器输入 MODULE 菜单键，进入MM1-1-3-3-1 菜单下的每一层参数，恢复原来的数据。

DCS学习步骤如下:

    按M1

GECB-MENU> System=1 Too=2

   按1 按 3

SETUP-MENU DCS-Run=5

     按5

DCS Ftart Frror: aIreadyd done

    按GOON

to start DCS pressENTER

   按蓝色键+ENTER

-00.dwpen [ ] ] [ Open front door

  现在电梯在开门状态

-00 dwpnd > < ] [ cIose front door

现在电梯在关门过程中

u00.DW:cIsd [ ] ] [ Up  tonext  fIoor

现在电梯在上行电梯到最顶层后显示

DCS Test  ok Press GO ON >

  按GOON后显示

Check nowES, BFS GTC...SWitch

  按GOON后显示

SETUP-MENU DCS-Run=5

DCS学习完成

学习完成后查看M1111状态没有发现 DCS说明成功了，如果显示DCS还需要重新学习。

注意:如果显示DCS?关掉电源重新上电看能不能消除如果消除就不用做DCS学习。

DCS学习状态表如图:

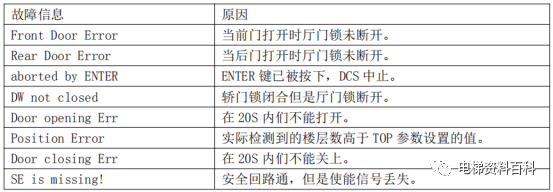

DCS学习过程中故障对策如图:
