电梯编码器拆卸与安装 海德汉编码器ERN1387拆卸与安装

湘军

电梯编码器拆卸与安装

海德汉编码器ERN1387拆卸与安装

一、海德汉编码器拆卸方法步骤

1、松开编码器连接引线。

2、用十字螺丝刀松开编码器盖板螺钉，拆下编码器盖板，或编码器防尘罩。

3、用内六角扳手（4mm）拧出编码器后盖螺钉，拆下编码器后盖。

4、用内六角扳手（2mm）拧松编码器胀圈螺钉M2.5。

5、拔出编码器引线。

6、用内六角扳手（4mm）拧出螺钉 M5×50，拆下编码器。

注意：若松出螺钉M5无法拆出编码器；可将螺钉M5拧入紧固，松出 1-2 圈（逆时针拧 360°～ 720°），再用内六角扳手（8mm）将螺钉M10拧入，顶松编码器后再松出螺钉 M5，拆下编码器。

建议：更换编码器前，应在手腕处先带好防静电手环。

二、海德汉编码器安装方法步骤

1、清洁永磁电机主轴的编码器连接轴。

2、将编码器装入连接轴，用螺钉 M5×50（编码器自带）紧固，螺钉紧固力矩为5Nm。

3、紧固编码器胀圈螺钉 M2.5（在水平或垂直方向），螺钉紧固力矩为 1.25Nm，固定编码器。

4、插入编码器引线，装上后盖，用后盖螺钉紧固。

5、装好编码器盖板。

注意:更换编码器或拆卸过编码器必须要做编码器角度学习。

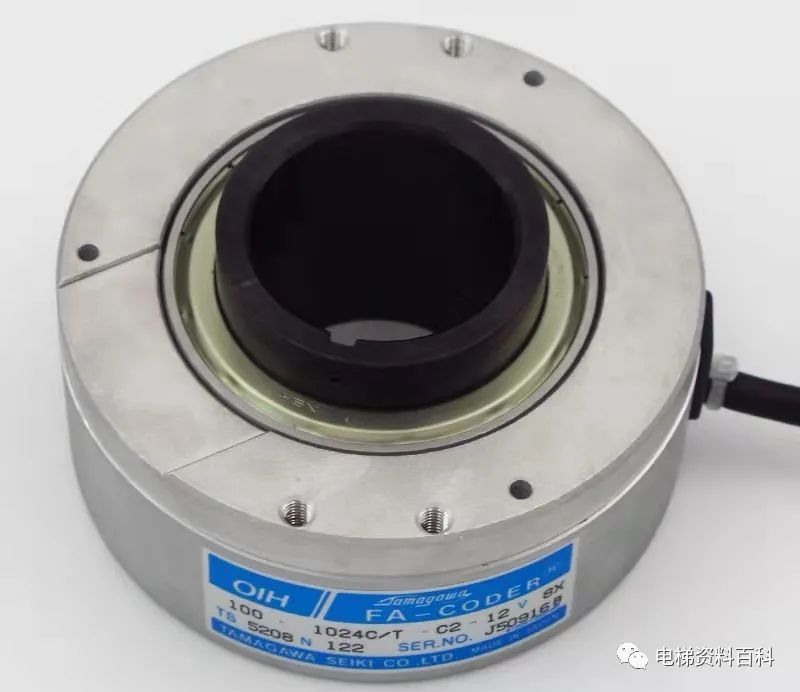

多摩川编码器OIH100拆卸与安装

一、多摩川编码器拆卸方法步骤

1、拆下编码器连接电缆。

2、用十字螺丝刀松开螺钉 M3×10，拆下编码器防护罩。

3、用内六角扳手。

4、松开螺钉 M5×10，拆下盖板和编码器。

二、多摩川编码器安装方法步骤

1、清洁编码器连接轴，在编码器安装螺孔内涂适量可赛新 1243 螺纹胶。

2、将编码器装入连接轴（编码器引线应朝上），轴孔与连接轴键位置对齐。

3、装上盖板，用内六角扳手。

4、紧固螺钉 M5×10。

5、插好编码器连接电缆。

6、装上编码器防护罩，用十字螺丝刀紧固螺钉M3×10。
