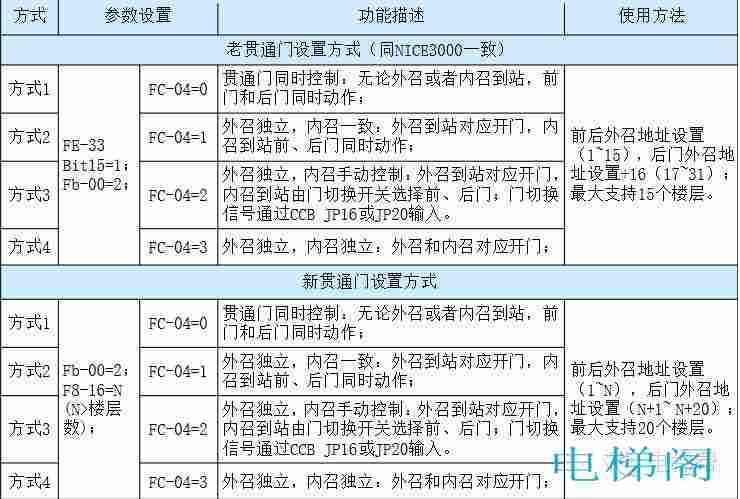

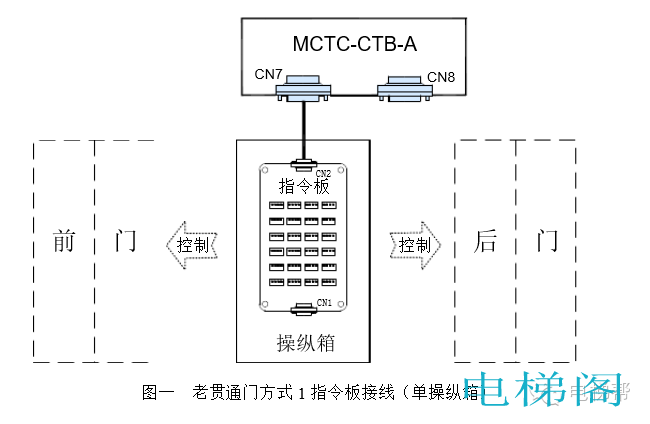

| 贯通门设置方法： 功能码 参数说明 设定范围 缺省值 F6-40 程序控制选择1 Bit2：JP16用作前后门选择（按钮） 0 Bit3：JP16用作后门开门 0 Bit4：手动控制贯通门只开一门 0 Bit13：对折指令用作1残障, 0后门 0 Bit14：内召指令对折 0 Bit15：JP20用作前后门切换（开关） 0 F8-16 外召辅指令开始地址 0～40 0 FB-00 门数量选择 1～2 1 FE-33 电梯功能选择 Bit15：贯通门独立控制 0 老贯通门设置方式（同NICE3000一致） 功能码 参数说明 功能描述 方式1 FE-33 FC-04=0 贯通门同时控制：无论外召或者 Bit15=1； 内召到站，前门和后门同时动作 Fb-00=2； 方式2 FC-04=1 外召独立，内召一致：外召到站对 应开门，内召到站前、后门同时动作 方式3 FC-04=2 外召独立，内召手动控制：外召到 站对应开门，内召到站由门切换开 关选择前、后门； 方式4 FC-04=3 外召独立，内召独立：外召和内召 对应开门； 使用方法 前后外召地址设置（1~15），后门外召地址设置+16（17~31）；内召指令串联，前门接指令板1的JP1~JP15，后门接指令板的JP1~JP15；最大支持15个楼层 默纳克NICE3000+系统四种贯通门控制模式介绍： 贯通门方式1：贯通门同时控制：无论响应外召或者内召到站，前门和后门同时动作； 贯通门方式2：外召独立，内召一致：外召到站，开与指令对应的门，内召到站前、后门同时动作； 贯通门方式3：外召独立，内召手动控制：外召到站，开与指令对应的门，内召到站由门切换开关选择前、后门； 贯通门方式4：外召独立，内召独立：外召和内召对应开门； 贯通门实现说明总表： NICE3000+与NICE3000在贯通门控制模式上是一样的，只是在实现方式上略有不同。为兼容NICE3000，NICE3000+兼有“老贯通门方式”与“新贯通门方式”：  老的贯通门实现方式详解： NICE3000+老贯通门模式支持15层贯通门，实现方式与NICE3000贯通门实现方式相同，共有4种贯通门控制方式应用说明： 1、老贯通门方式1： 1）参数设置：FE-33 bit15=1；FB-00=2；FC-04=0； 2）轿内指令板接线说明： A 一个操纵箱时：指令板接CN7，一个指令板（操纵箱）同时控制前后门（图一）。  B 两个操纵箱时：前门指令板接CN7，后门指令板接CN8，任何一个指令板（操纵箱）都能同时控制前后门（图二）。  3）显示板接线及地址设置说明：  2、老贯通门方式2： 1）参数设置：FE-33 bit15=1；FB-00=2；FC-04=1。 2）轿内指令板接线方式同“贯通门方式1”一致（见图一、二）。 3）显示板接线及地址设置方式同“贯通门方式1”一致（见图三）。 3、老贯通门方式3： 1）参数设置：FE-33 bit15=1；FB-00=2；FC-04=2； 2）轿内指令板接线方式同“贯通门方式1”一致（见图一、二）。 轿内切换开关使用说明： A 如果门切换装置是“按钮”，则将按钮接在指令板的JP16，同时设置F6-40 bit 2=1； B 如果门切换装置是“开关”，则将开关接在指令板的JP20，同时设置F6-40 bit 15=1； C 双指令板（操纵箱）时，门切换装置接在任何一个指令板上均可。 3）显示板接线及地址设置方式同“贯通门方式1”一致（见图三）。 4、老贯通门方式4： 1）参数设置：FE-33 bit15=1；FB-00=2；FC-04=3。 2）轿内指令板接线方式（见图四）。 3）显示板接线及地址设置方式同“贯通门方式1”一致（见图三）。  |
